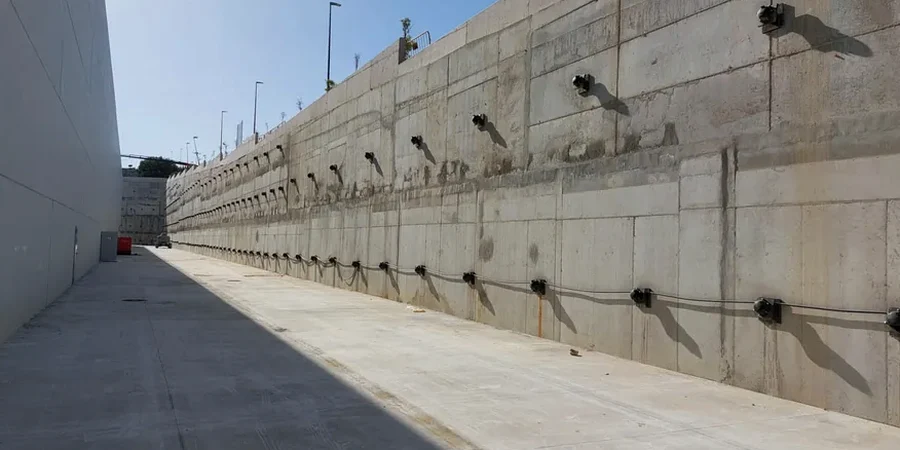

En el sector del puerto de Arica las excavaciones enfrentan suelos arenosos con presencia de sales, mientras que en la zona del valle de Azapa los limos y arcillas dominan el perfil. Diseñar un anclaje activo para una contención en el borde costero es un desafío distinto al de un anclaje pasivo en las laderas del Morro. Por eso nuestro laboratorio aborda cada proyecto verificando la capacidad de carga última con ensayos de arrancamiento in situ. La interacción con el bulbo de lechada se evalúa distinto en arena fina saturada que en grava aluvial. En el casco histórico de Arica, con edificaciones antiguas cercanas, la precisión en la longitud libre del tendón es crítica. Complementamos la caracterización del subsuelo con ensayos CPT cuando el espacio es reducido y la logística impide equipos de gran porte.
La carga de bloqueo en anclajes activos se define monitoreando la fluencia del terreno en las primeras 24 horas.
Descripción del proceso
Aspectos locales
Arica está a 2 metros sobre el nivel del mar y registró daños significativos durante el terremoto de Arica de 1868, un evento Mw 9.0 que generó un tsunami devastador. Hoy, un diseño de anclaje subestimado en capacidad puede derivar en la pérdida de contención durante un sismo importante. El principal riesgo es la corrosión bajo tensión en ambiente marino. Los cloruros atacan el acero de pretensado si no se logra una cobertura de lechada continua. Otro factor crítico es la fluencia del suelo bajo carga constante. En suelos finos del valle, la relajación del tendón puede superar el 5 por ciento en pocas semanas. Por eso exigimos ensayos de arrancamiento al 150 por ciento de la carga de diseño. La precisión en la instalación define la seguridad de la estructura a largo plazo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Resumen visual
Normas de referencia
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh3171 - Ejecución y control de anclajes inyectados en suelo, NCh 165 - Standard Test Methods for Deep Foundations Under Static Axial Tensile Load, FHWA-IF-99-015 - Ground Anchors and Anchored Systems
Servicios adicionales
Diseño de anclaje activo
Cálculo de longitud libre y bulbo de inyección para muros de contención en el borde costero de Arica. Definición de carga de bloqueo y protocolo de tesado.
Estabilización con anclaje pasivo
Instalación de barras autoperforantes en taludes del Morro de Arica. Verificación de capacidad de carga por adherencia suelo-lechada.
Ensayo de arrancamiento
Aplicación de cargas incrementales según NCh3171. Medición de desplazamiento con comparadores centesimales para validar la carga última.
Control de corrosión en anclajes permanentes
Doble protección con vaina corrugada y lechada de cemento para tendones expuestos a ambiente salino en Arica.
Parámetros típicos
Preguntas más comunes
¿Cuál es el costo estimado del diseño de un anclaje activo en Arica?
El rango de inversión para el diseño y ensayo de arrancamiento de un sistema de anclajes activos en Arica varía entre $549.000 y $2.046.000, dependiendo de la carga de diseño y la cantidad de tendones a verificar.
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tensa contra la estructura inmediatamente después de la inyección, aplicando una carga de bloqueo que comprime el terreno. El anclaje pasivo no se tesa; trabaja por deformación del suelo cuando la estructura se desplaza y moviliza la resistencia del bulbo.
¿Cómo afecta el ambiente salino de Arica al diseño de anclajes?
El ambiente marino acelera la corrosión del acero. Para anclajes permanentes en Arica especificamos doble protección anticorrosiva: vaina de polietileno corrugada sobre la longitud libre y lechada de cemento de baja permeabilidad en todo el tendón, cumpliendo la categoría K3 de la norma NCh3171.
¿Qué norma regula los ensayos de arrancamiento en Chile?
La norma NCh3171 establece los procedimientos para la ejecución y control de anclajes inyectados en suelo. Define los ensayos de investigación, adecuación y recepción, con cargas que alcanzan hasta el 150 por ciento de la carga de diseño para validar la capacidad última del bulbo.
¿Es viable instalar anclajes en el suelo arenoso del puerto de Arica?
Sí, es viable pero requiere control estricto de la inyección. Las arenas finas del sector portuario pueden colapsar durante la perforación. Utilizamos inyección con válvula de manguito a baja presión para formar un bulbo uniforme y evitar fracturamiento hidráulico del terreno.
