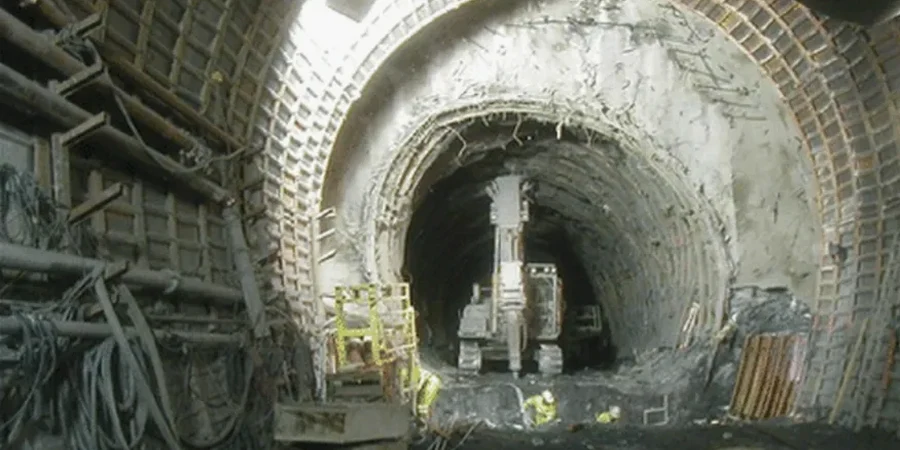

En Arica enfrentamos un desafío particular al excavar túneles: los sedimentos de la Quebrada de Azapa y el valle del Lluta generan paquetes de suelo blando con lentes de ceniza volcánica y costras salinas que reaccionan de manera impredecible al desconfine. Hemos visto cómo proyectos que subestimaron la presión de poros en estos limos arcillosos terminaron con convergencias excesivas en el frente. Por eso nuestro análisis geotécnico para túneles en suelo blando parte de una campaña de campo que combina sondeos profundos con piezometría de respuesta rápida y ensayos CPT para mapear la estratigrafía sin perder la sensibilidad de las capas más débiles. La interacción entre el nivel freático somero —a veces a menos de 3 metros en el sector costero— y la matriz fina del suelo obliga a definir con precisión la resistencia al corte no drenada y los módulos de deformación antes de elegir el método constructivo.
En suelos salinos de Arica, la resistencia no drenada puede variar hasta un 40% entre la estación seca y la húmeda por redisolución de cementantes evaporíticos.
Descripción del proceso
Aspectos locales
Los suelos del valle de Azapa contienen horizontes con yeso y anhidrita que, al ser excavados y expuestos a la humedad ambiente de Arica —que ronda el 70% la mayor parte del año—, experimentan hinchamiento diferido. Este fenómeno genera presiones de relajación sobre el revestimiento que no se detectan con un simple ensayo de compresión simple. Durante la caracterización geotécnica para túneles en suelo blando evaluamos el potencial expansivo mediante ensayos Lambe y medición de presión de hinchamiento en célula edométrica, porque un túnel que no considera esta variable puede presentar fisuración en el revestimiento definitivo a los pocos meses de entrar en servicio. Además, la sismicidad de la zona —Arica está en la brecha sísmica del norte y registró el terremoto de 1868 con magnitud estimada 9.0— obliga a modelar la respuesta dinámica del conjunto suelo-túnel con análisis de elementos finitos que incorporen la degradación de rigidez por deformación cíclica. Ignorar la componente sísmica en un suelo blando saturado puede llevar a fenómenos de licuefacción localizada en el perímetro de la excavación, con consecuencias catastróficas para la estabilidad de la obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas de referencia
NCh 433.Of1996 Mod.2009 — Diseño sísmico de estructuras, NCh 1508:2014 — Geotecnia – Estudio de mecánica de suelos, NCh 3253 — Ensayo triaxial consolidado no drenado, NCh 165 — Métodos de ensayo para hinchamiento unidimensional, NCh 3171:2010 — Clasificación geomecánica de macizos rocosos (adaptada a suelos blandos)
Servicios adicionales
Ensayos triaxiales CU con medición de poropresión
Determinamos la envolvente de falla efectiva y la resistencia no drenada en muestras inalteradas extraídas del frente de excavación proyectado, simulando la trayectoria de tensiones que experimenta el suelo durante el avance del túnel.
Perfilaje CPTu con medición de presión de poros dinámica
Ejecutamos penetración con cono sísmico para obtener la estratigrafía continua y detectar lentes delgados de material granular saturado que pueden actuar como drenes no previstos durante la construcción.
Ensayos de expansividad en célula edométrica
Cuantificamos la presión de hinchamiento y el potencial de relajación de los suelos salinos típicos de la Pampa del Tamarugal y los valles costeros, definiendo el tiempo de estabilización para el soporte temporal.
Modelación numérica de convergencia y revestimiento
Construimos modelos de elementos finitos axisimétricos y 3D calibrados con los parámetros de laboratorio, incluyendo la carga sísmica espectral correspondiente a la zona 3 de la NCh 433 para Arica.
Parámetros típicos
Preguntas más comunes
¿Qué distingue un análisis geotécnico de túnel en suelo blando de uno en roca para la zona de Arica?
En roca se analiza la fracturación y la resistencia de la matriz intacta; en los suelos blandos de los valles de Arica trabajamos con un medio poroso y saturado donde el comportamiento está gobernado por la presión de poros, la consolidación lenta y la fluencia. Los limos arcillosos del Lluta, por ejemplo, presentan una resistencia no drenada baja y una permeabilidad tan reducida que el drenaje durante la excavación es prácticamente nulo, obligando a diseñar el revestimiento para carga total de corto plazo.
¿Cómo influye la presencia de sales en el comportamiento del suelo durante la tunelación?
Las costras de sulfatos y cloruros cementan las partículas finas, dando una falsa apariencia de competencia. Al excavar, la humedad relativa alta de Arica redisuelve parcialmente esos cementos en la periferia de la sección, provocando una caída de la cohesión aparente y un aumento de la deformación radial. Nuestros ensayos incluyen ciclos de humedecimiento controlado para cuantificar esa pérdida de resistencia antes de definir el soporte.
¿Qué parámetros sísmicos específicos para Arica incorporan en el modelo del túnel?
Utilizamos el espectro de diseño de la NCh 433 para zona sísmica 3 con suelo tipo D o E, y lo complementamos con estudios de microzonificación disponibles para el borde costero. El análisis tiempo-historia incluye acelerogramas compatibles con la brecha sísmica del norte, donde se esperan eventos de subducción con magnitud superior a 8.5 y una duración de movimiento fuerte que puede exceder los 60 segundos, crítica para la degradación de rigidez del suelo blando circundante.
¿Qué rango de inversión tiene un estudio geotécnico completo para un túnel en suelo blando en Arica?
Un estudio geotécnico completo para túnel en suelo blando en Arica, que incluye campaña de sondeos, ensayos CPTu, triaxiales CU, edométricos y modelación numérica, se sitúa entre $1.995.000 y $9.199.000 dependiendo de la longitud del trazado, la profundidad de investigación y la cantidad de secciones de análisis requeridas.
¿Qué ensayos de campo son imprescindibles antes de modelar un túnel en los sedimentos del valle de Azapa?
Como mínimo, ejecutamos una combinación de sondeos con extracción de muestras inalteradas cada 2 metros, piezómetros de cuerda vibrante para registrar la evolución del nivel freático durante al menos un ciclo estacional, y penetración CPTu para definir la continuidad lateral de los estratos. En zonas con posible contenido de gas o materia orgánica, añadimos medición de potencial redox y contenido de sulfatos para prevenir ataque químico al concreto del revestimiento.
