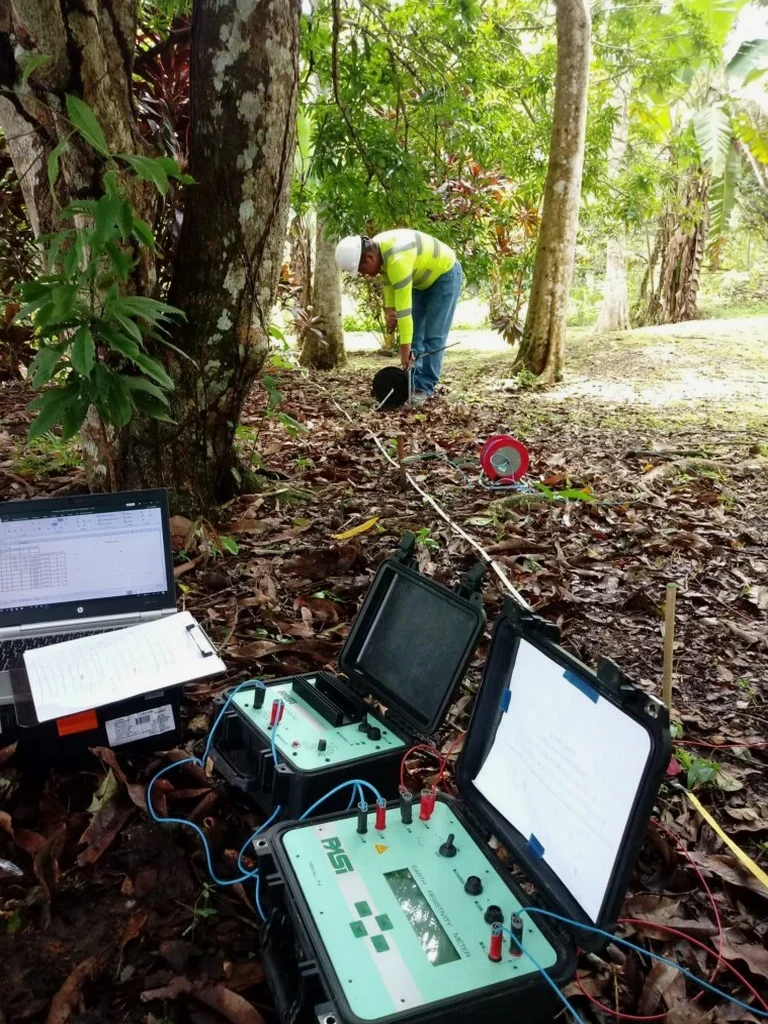

Basta caminar del sector portuario hacia el valle de Azapa para notar cómo cambia el suelo en Arica: de arenas salinas junto al mar, pasamos a limos de regadío y, apenas unos kilómetros al este, el desierto más árido del mundo. Esa transición drástica en pocos metros es justo lo que un SEV detecta sin mover una pala. La resistividad eléctrica mapea la continuidad de estratos y, sobre todo, la intrusión salina que afecta cimentaciones en la franja costera. En el casco histórico, donde las construcciones conviven con napas colgadas, combinamos estos perfiles con ensayos de permeabilidad in situ para entender el flujo subsuperficial. Más hacia el Morro, la presencia de conglomerados cementados por sales obliga a tender líneas largas de electrodos para alcanzar profundidades de 30 metros o más. El equipo técnico ajusta cada arreglo, Wenner o Schlumberger, según si el objetivo es detectar el techo de roca o delimitar una lente de agua salobre. Cuando se planea obra gruesa en la Pampa Nueva, el sondeo vertical evita sorpresas con paleocanales enterrados que los métodos mecánicos no siempre resuelven a tiempo.
Un SEV bien ejecutado en el borde costero de Arica puede distinguir entre arcilla saturada, agua salobre y roca fresca sin necesidad de un solo sondaje destructivo.
Descripción del proceso
Aspectos locales
Arica creció sobre terrazas marinas y rellenos que esconden más historia geotécnica de la que aparentan. En los años 60, la expansión hacia el sector norte se topó con suelos donde la napa freática estaba a menos de dos metros, y varias estructuras livianas empezaron a mostrar asentamientos diferenciales por disolución de sales. Omitir un estudio de resistividad en zonas con ese historial es jugar a la ruleta: un SEV revela en horas si bajo la futura losa existe un lente conductor que delate agua salina atrapada. El mayor peligro en la costanera no es solo la corrosión de armaduras, sino la pérdida de capacidad portante cuando el flujo subterráneo moviliza finos. Con los perfiles geoeléctricos también se localizan contactos entre relleno antrópico y suelo natural, información crítica para definir la profundidad de sello de excavación. Y en los proyectos de bodegas o plantas solares del valle, la tomografía eléctrica descarta o confirma paleocanales que, mal evaluados, parten una fundación en la primera lluvia altiplánica.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas de referencia
NCh 3328 (Standard Guide for Using the Direct Current Resistivity Method), NCh1508:2014 (Geotecnia – Estudios de mecánica de suelos), NCh433.Of1996 Mod.2009 (Diseño sísmico de edificios, clasificación de suelo), AASHTO R 27-01 (Standard Practice for Assessment of Corrosion of Steel Piling)
Servicios adicionales
SEV puntual para clasificación sísmica de sitio
Tendido Schlumberger de hasta 200 metros para determinar la resistividad de los primeros 30 metros del subsuelo y clasificar el perfil según NCh433. Ideal para edificación en altura en el radio céntrico o conjuntos habitacionales en la Pampa Nueva.
Tomografía eléctrica 2D para detección de napas e intrusión salina
Perfil continuo con arreglo dipolo-dipolo que entrega una imagen de la distribución de humedad y salinidad bajo la traza de la obra. Usado en proyectos portuarios, defensas fluviales del río San José y fundaciones de estanques en el sector industrial.
Parámetros típicos
Preguntas más comunes
¿Cuánto cuesta un estudio de resistividad eléctrica en Arica?
Depende de la longitud del tendido, la profundidad objetivo y la cantidad de SEV o líneas 2D. Para una campaña típica que incluye tres SEV con apertura de 150 metros y procesamiento de datos, los valores oscilan entre $343.000 y $520.000. Si se necesita tomografía en varios perfiles o acceso a terrenos complejos, el presupuesto se ajusta tras la visita técnica.
¿Qué diferencia hay entre un SEV y una tomografía eléctrica?
El SEV asume capas horizontales y te da un modelo 1D bajo un punto; es rápido y económico para saber a qué profundidad aparece la napa o la roca. La tomografía eléctrica tiende muchos electrodos en línea y genera una imagen 2D del subsuelo, mostrando cambios laterales como lentes de salmuera, paleocanales o contactos entre relleno y terreno natural.
¿Se puede hacer el estudio si el terreno está pavimentado o tiene roca en superficie?
El pavimento obliga a perforar pequeños pases para clavar los electrodos o usar electrodos de contacto con gel conductor. Si la roca está aflorando, la alta resistividad limita la penetración de corriente, pero con espaciamientos amplios y un equipo de alto voltaje logramos investigar bajo el macizo rocoso; siempre evaluamos la viabilidad en la visita previa.
¿En cuánto tiempo entregan los resultados?
El trabajo de campo para tres SEV toma una jornada. El procesamiento, que incluye filtrado de datos, inversión 1D y correlación con la geología de Arica, se entrega en un plazo de 4 a 6 días hábiles. Si se requiere tomografía 2D con más líneas, el informe puede demorar hasta 8 días.
¿La salinidad del suelo afecta la medición?
Sí, y de hecho es una ventaja. La salinidad baja drásticamente la resistividad, lo que permite mapear con mucho contraste la pluma salina. En Arica, donde la intrusión marina es un problema real, los SEV identifican con claridad la interfaz entre agua dulce y agua salobre bajo los terrenos cercanos al puerto y la desembocadura del San José.
